聯系電話:13803857310·設備要求有足夠的起動轉距，滿足球磨機裝載量大的要求，并且保證設備在運行狀態下使電機平穩運行，保障電動機具有恒功率特性。
·滿足球磨機低速時正常運行，確保正常的工藝控制技量，使球磨機及電動機的使用壽命延長，減少維護費用。
·改造后的設備能夠?qū)崿F(xiàn)自動控制，及手動/工頻和故障自切換等功能，并能克服球磨機大慣性引起回升電壓，有效地保證設備的正常運行。設備如圖示：
工藝流程：
球磨機由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等主要部分組成。陶瓷工業具有一個水平放置的筒體，筒體被隔板(鉆有許多小圓孔的圓板——篩板)分成3～4個研磨腔，每個研磨腔內裝有一定形狀尺寸的研磨體，筒體旋轉時，物料和研磨體等在摩擦力和離心力的作用下被筒體提升到一定高度，然后在重力的作用下沿近似拋物線軌跡落下來沖擊和研磨筒體底部的另一部分物料，并產生一定的軸向運動促使物料研磨和混合均勻。
控制要求：
易驅ED3100系列變頻器特性：
·優化空間電壓矢量SVPWM調制
·具有最優低頻死區補償特性
·15KHZ的載波頻率實現靜音運行
·寬電壓-25%~+25%設計
·起動轉矩1HZ時達到120%額定轉矩
·用戶可自定義三段V/F曲線
·內置標準RS485通訊接口（選配件）
·PID過程閉環功能，實現高性能閉環控制
·多段速簡易PLC功能，多達8段速運行控制
·紡織擺頻功能可輕松實現紡織機械的邏輯控制
·專業“瞬停不停”算法，應對電網晃電
·完全獨立風道設計，提高抗粉塵環境
·自動限流技術、自動穩壓（AVR）技術，應對負載突變
·所有單板進行“三防漆”防護，提高變頻器防潮濕、粉塵和油污能力

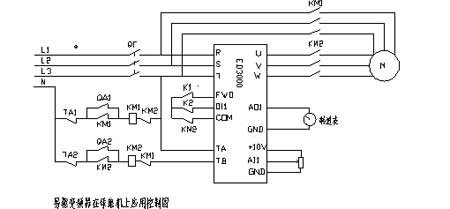

ED3100-4T1100M的機器現場改造情況控制圖如下：
|
功能代碼 |
出廠值 |
設定值 |
功能代碼 |
出廠值 |
設定值 |
|
P000 |
1 |
0 |
P1.00 |
380V |
380V |
|
P1.01 |
機型設定 |
198 |
P1.02 |
機型設定 |
1440 |
|
P1.03 |
50 |
50 |
P1.13 |
0 |
1 |
上述參數是選矢量型的參數值，先按電機名牌上的參數值設定。然后把參數P1.13設成1進行自學習。再設定以下參數：
|
功能代碼 |
出廠值 |
設定值 |
功能代碼 |
出廠值 |
設定值 |
|
P0.01 |
1 |
4 |
P4.00 |
0 |
15 |
|
P0.04 |
0 |
1 |
P4.06 |
0 |
2 |
設備改造后運行良好。
